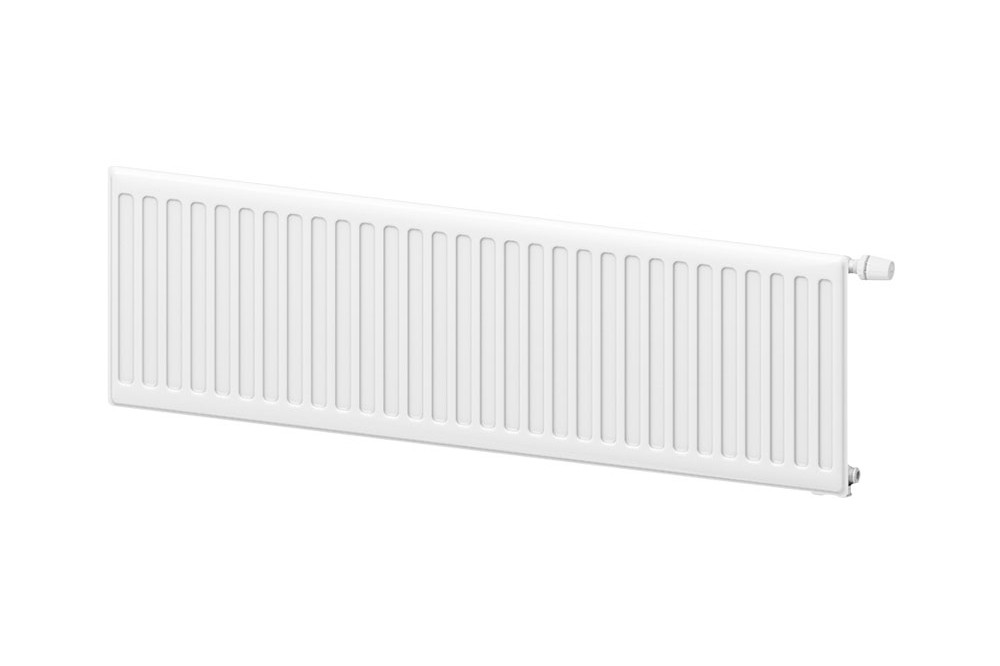

Стальные панельные радиаторы AXIS Ventil тип 10 высота 300 мм

Артикул AXIS1030..V

Модель Ventil

Подключение нижнее

Тип 10

Высота 300 мм

Инструкция

Отказное письмо

Назначение

Стальные панельные радиаторы AXIS предназначены для применения в системах водяного отопления закрытого типа жилых, административных, промышленных и общественных зданий, медицинских учреждений, а также индивидуальных домов и коттеджей. Стальные панельные радиаторы AXIS соответствуют ГОСТ 31311-2005.

Модель «Ventil»: панельный радиатор с нижней подводкой 1/2". Этот современный способ монтажа позволяет замаскировать трубы тепломагистрали и отвечает требованиям к лаконичному и стильному дизайну помещений.

Тип 10: радиатор состоит из одной тепловой панели.

Комплектация:

кронштейн L-образный — 2 шт. (для радиаторов длиной до 1600 мм), 3 шт. (для радиаторов длиной от 1700 мм);
крепления для кронштейнов (дюбель-шуруп) — по 2 шт./кронштейн;
заглушка ½", — 2 шт.;
воздухоотводчик ½";
упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
паспорт изделия.

Конструкция:

Стальные панельные радиаторы AXIS тип 10 состоят из одной тепловой панели. Толщина стального листа увеличена для поставок в Россию и составляет 1,2 мм (в Европу поставляются радиаторы с толщиной листа 1,1 мм). Увеличенная толщина стального листа позволила достичь рекордного для панельного радиатора давления на разрыв в 20 атм. Высокая теплопроводность стали и небольшой объём теплоносителя в радиаторе обеспечивают малую инерционность радиатора и дает возможность оперативно реагировать на температурный режим помещений, особенно в автоматическом режиме управления. Покраска радиаторов производится по следующей технологии: обезжиривание, обработка фосфатом железа, грунтовка катодной лакировкой по методу катафорезного погружения и порошковым напылением в электростатическом поле.

Преимущества стальных панельных радиаторов AXIS:

Совместимость с медными и чугунными теплообменниками котлов в системе отопления;
Радиаторы не выделяют водород, в отличии от алюминиевых приборов;
Можно использовать антифриз (рекомендуется Aquatrust, Thermotrust). Концентрация антифриза определяется котлом отопления и прописана в его паспорте.

Надежная упаковка:

Стальные панельные радиаторы AXIS упаковываются в пузырьковый полиэтилен и картонные боковые вкладыши, а также происходит обертка в дополнительную компрессионную нейлоновую пленку. Такой метод упаковки позволил защитить радиаторы от пыли и влажности, а также значительно уменьшить риск повреждения приборов при транспортировке.

Характеристики

Продукт Радиатор стальной панельный
Страна производства Россия
Бренд AXIS
Модель Ventil
Подключение нижнее
Тип 10
Материал сталь
Цвет белый
Межосевое расстояние, мм 50
Присоединительная резьба 1/2"
Тип резьбы В
Толщина стенки, мм 1.2
Максимальная температура теплоносителя, град. 120
Рабочее давление, бар 10
Испытательное давление, атм 15
Разрушающее давление, атм. 20
Комплект поставки настенный монтажный L-образный кронштейн — 2 шт. (3 шт. - для радиаторов длиной от 1700 мм), заглушка ½"— 2 шт., воздухоотводчик ½", паспорт
Высота, мм 300
Глубина, мм 48.5
Длина, мм от 400 до 3000
Гарантия, мес. 120

Характеристики модели Axis тип 10, высота 300 мм, Ventil (подключение нижнее)

Артикул	Наименование	Длина, мм	Мощность, Вт. Δt=70	Объем теплоносителя, л.	Вес нетто, кг
AXIS103004V	Радиатор стальной панельный AXIS 10 300 x 400 Ventil	400	319	0.75	2.91
AXIS103005V	Радиатор стальной панельный AXIS 10 300 x 500 Ventil	500	355	0.94	3.48
AXIS103006V	Радиатор стальной панельный AXIS 10 300 x 600 Ventil	600	391	1.13	4.06
AXIS103007V	Радиатор стальной панельный AXIS 10 300 x 700 Ventil	700	427	1.32	4.63
AXIS103008V	Радиатор стальной панельный AXIS 10 300 x 800 Ventil	800	469	1.51	5.19
AXIS103009V	Радиатор стальной панельный AXIS 10 300 x 900 Ventil	900	512	1.70	5.76
AXIS103010V	Радиатор стальной панельный AXIS 10 300 x 1000 Ventil	1000	598	1.89	6.34
AXIS103011V	Радиатор стальной панельный AXIS 10 300 x 1100 Ventil	1100	639	2.08	6.92
AXIS103012V	Радиатор стальной панельный AXIS 10 300 x 1200 Ventil	1200	679	2.27	7.48
AXIS103013V	Радиатор стальной панельный AXIS 10 300 x 1300 Ventil	1300	720	2.46	8.05
AXIS103014V	Радиатор стальной панельный AXIS 10 300 x 1400 Ventil	1400	761	2.65	8.63
AXIS103015V	Радиатор стальной панельный AXIS 10 300 x 1500 Ventil	1500	802	2.84	9.20
AXIS103016V	Радиатор стальной панельный AXIS 10 300 x 1600 Ventil	1600	843	3.03	9.76
AXIS103017V	Радиатор стальной панельный AXIS 10 300 x 1700 Ventil	1700	884	3.22	10.40
AXIS103018V	Радиатор стальной панельный AXIS 10 300 x 1800 Ventil	1800	924	3.41	10.99
AXIS103019V	Радиатор стальной панельный AXIS 10 300 x 1900 Ventil	1900	965	3.60	11.56
AXIS103020V	Радиатор стальной панельный AXIS 10 300 x 2000 Ventil	2000	1006	3.79	12.12
AXIS103021V	Радиатор стальной панельный AXIS 10 300 x 2100 Ventil	2100	1047	3.98	12.69
AXIS103022V	Радиатор стальной панельный AXIS 10 300 x 2200 Ventil	2200	1088	4.17	13.27
AXIS103023V	Радиатор стальной панельный AXIS 10 300 x 2300 Ventil	2300	1129	4.36	13.84
AXIS103024V	Радиатор стальной панельный AXIS 10 300 x 2400 Ventil	2400	1170	4.55	14.40
AXIS103025V	Радиатор стальной панельный AXIS 10 300 x 2500 Ventil	2500	1209	4.74	14.98
AXIS103026V	Радиатор стальной панельный AXIS 10 300 x 2600 Ventil	2600	1250	4.93	15.55
AXIS103027V	Радиатор стальной панельный AXIS 10 300 x 2700 Ventil	2700	1291	5.12	16.11
AXIS103028V	Радиатор стальной панельный AXIS 10 300 x 2800 Ventil	2800	1332	5.31	16.69
AXIS103029V	Радиатор стальной панельный AXIS 10 300 x 2900 Ventil	2900	1373	5.50	17.26
AXIS103030V	Радиатор стальной панельный AXIS 10 300 x 3000 Ventil	3000	1414	5.69	17.83
AXIS103004VL	Радиатор стальной панельный AXIS 10 300 x 400 VL	400	319	0.75	2.91
AXIS103005VL	Радиатор стальной панельный AXIS 10 300 x 500 VL	500	355	0.94	3.48
AXIS103006VL	Радиатор стальной панельный AXIS 10 300 x 600 VL	600	391	1.13	4.06
AXIS103007VL	Радиатор стальной панельный AXIS 10 300 x 700 VL	700	427	1.32	4.63
AXIS103008VL	Радиатор стальной панельный AXIS 10 300 x 800 VL	800	469	1.51	5.19
AXIS103009VL	Радиатор стальной панельный AXIS 10 300 x 900 VL	900	512	1.70	5.76
AXIS103010VL	Радиатор стальной панельный AXIS 10 300 x 1000 VL	1000	598	1.89	6.34
AXIS103011VL	Радиатор стальной панельный AXIS 10 300 x 1100 VL	1100	639	2.08	6.92
AXIS103012VL	Радиатор стальной панельный AXIS 10 300 x 1200 VL	1200	679	2.27	7.48
AXIS103013VL	Радиатор стальной панельный AXIS 10 300 x 1300 VL	1300	720	2.46	8.05
AXIS103014VL	Радиатор стальной панельный AXIS 10 300 x 1400 VL	1400	761	2.65	8.63
AXIS103015VL	Радиатор стальной панельный AXIS 10 300 x 1500 VL	1500	802	2.84	9.20
AXIS103016VL	Радиатор стальной панельный AXIS 10 300 x 1600 VL	1600	843	3.03	9.76
AXIS103017VL	Радиатор стальной панельный AXIS 10 300 x 1700 VL	1700	884	3.22	10.40
AXIS103018VL	Радиатор стальной панельный AXIS 10 300 x 1800 VL	1800	924	3.41	10.99
AXIS103019VL	Радиатор стальной панельный AXIS 10 300 x 1900 VL	1900	965	3.60	11.56
AXIS103020VL	Радиатор стальной панельный AXIS 10 300 x 2000 VL	2000	1006	3.79	12.12
AXIS103021VL	Радиатор стальной панельный AXIS 10 300 x 2100 VL	2100	1047	3.98	12.69
AXIS103022VL	Радиатор стальной панельный AXIS 10 300 x 2200 VL	2200	1088	4.17	13.27
AXIS103023VL	Радиатор стальной панельный AXIS 10 300 x 2300 VL	2300	1129	4.36	13.84
AXIS103024VL	Радиатор стальной панельный AXIS 10 300 x 2400 VL	2400	1170	4.55	14.40
AXIS103025VL	Радиатор стальной панельный AXIS 10 300 x 2500 VL	2500	1209	4.74	14.98
AXIS103026VL	Радиатор стальной панельный AXIS 10 300 x 2600 VL	2600	1250	4.93	15.55
AXIS103027VL	Радиатор стальной панельный AXIS 10 300 x 2700 VL	2700	1291	5.12	16.11
AXIS103028VL	Радиатор стальной панельный AXIS 10 300 x 2800 VL	2800	1332	5.31	16.69
AXIS103029VL	Радиатор стальной панельный AXIS 10 300 x 2900 VL	2900	1373	5.50	17.26
AXIS103030VL	Радиатор стальной панельный AXIS 10 300 x 3000 VL	3000	1414	5.69	17.83
